La bomba de diafragma es un nuevo tipo de maquinaria de transporte con excelente rendimiento y amplia aplicación, que desempeña un papel vital en el campo de la producción industrial y la ingeniería modernas. Principio de funcionamiento El principio de funcionamiento de la bomba de diafragma es único y eficiente. A través de medios mecánicos, neumáticos o hidráulicos, el diafragma se impulsa para alternar, cambiando así el volumen de la cámara de la bomba y realizando la succión y descarga de líquido. En la carrera de succión, el diafragma se mueve hacia atrás, en este momento el volumen de la cámara de la bomba aumenta rápidamente, la formación de presión negativa interna. Bajo el fuerte efecto de la presión atmosférica, el líquido es succionado suavemente hacia la cámara de la bomba. En la carrera de descarga, el diafragma se mueve hacia adelante, el volumen de la cavidad de la bomba disminuye bruscamente, el líquido se comprime, la presión aumenta repentinamente y finalmente se descarga de la cavidad de la bomba.
Tel tipo de bomba de diafragma

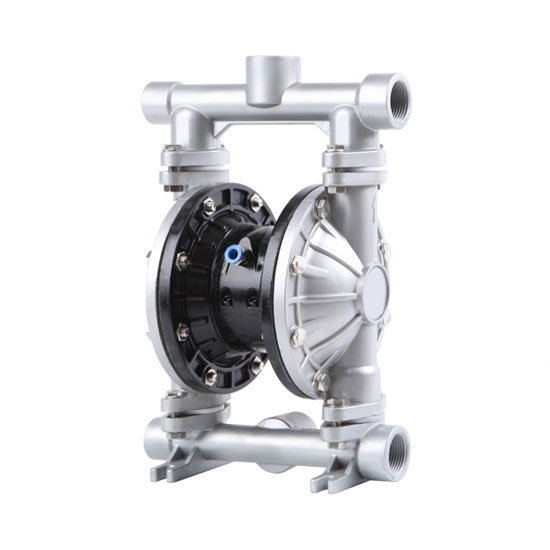

Este tipo de usos de la bomba de diafragma Utiliza aire comprimido como fuente de alimentación. Un sistema de válvulas bien diseñado controla con precisión la entrada y salida de aire, lo que facilita el movimiento del diafragma. Ofrece numerosas ventajas significativas, como su excelente resistencia a explosiones, lo que le permite funcionar de forma segura y estable en entornos con riesgo de inflamabilidad y explosión; y su gran adaptabilidad a condiciones adversas, lo que le permite funcionar de forma fiable en condiciones extremas como altas temperaturas, humedad, polvo y otras.
Impulsado por un motor eléctrico, mediante un complejo y preciso dispositivo de transmisión mecánica, el movimiento rotatorio del motor se transforma en el movimiento alternativo del diafragma. Es fácil de operar, permite un control automático sencillo y cumple con diversos requisitos de control preciso de caudal y presión.
Utiliza aceite hidráulico de alta presión como medio de accionamiento para impulsar el diafragma y lograr un movimiento eficiente. La presión de salida de este tipo de bomba de diafragma suele ser alta, con un caudal estable y preciso, especialmente adecuada para aplicaciones industriales con requisitos de presión y caudal muy altos.
TLa estructura de la bomba de diafragma
Las bombas de diafragma se componen principalmente de piezas clave como la pieza de accionamiento, la pieza de transmisión, el cabezal de la bomba y las tuberías de entrada y salida.
Es la fuente de energía de toda la bomba, como el dispositivo de fuente de aire de la bomba de diafragma neumática, incluido el compresor de aire, el tanque de almacenamiento de aire y el regulador de presión de aire relacionado; motor de bomba de diafragma eléctrica, motor de CA y motor de CC, con diferentes rendimientos y características para cumplir con diferentes requisitos de trabajo.
Su función principal es transferir con precisión y eficiencia la potencia del elemento impulsor al diafragma. El mecanismo de transmisión común incluye el mecanismo de varillaje, que impulsa el diafragma mediante su movimiento alternativo, y el mecanismo de engranajes, que transmite el movimiento con precisión mediante engranajes engranados.
Esto se realiza para asegurar los componentes principales de la succión y descarga de líquidos, incluyendo el cuerpo de la bomba, el diafragma, la bola de la válvula, el asiento de la válvula, etc. El cuerpo de la bomba suele estar fabricado con materiales de alta resistencia y resistentes a la corrosión para garantizar un funcionamiento estable a largo plazo. El diafragma es el elemento clave de aislamiento y accionamiento, que debe tener buena flexibilidad y resistencia a la corrosión. Las bolas y los asientos de las válvulas controlan la dirección del flujo del líquido para garantizar la precisión del proceso de succión y descarga.
Se utiliza para conectar la bomba al sistema de tuberías externo, de modo que el líquido pueda fluir fluidamente dentro y fuera del cuerpo de la bomba. El material y el diámetro de las tuberías de entrada y salida deben diseñarse cuidadosamente según la naturaleza del líquido transportado, el caudal y los requisitos de presión.
Características de la bomba de diafragma
El ingenioso diseño del diafragma aísla completamente el líquido transportado del elemento impulsor, logrando así una eficacia cero fugas. Esta característica le otorga ventajas incomparables al trabajar con medios tóxicos, nocivos, inflamables, explosivos y otros medios peligrosos, garantizando así la seguridad del proceso de producción y la protección del medio ambiente.
Para satisfacer diversas necesidades de transporte de líquidos corrosivos, el cuerpo de la bomba y el diafragma pueden fabricarse con materiales resistentes a la corrosión como acero inoxidable, plástico (como PTFE), caucho (como Viton) y otros. Estos materiales han sido cuidadosamente seleccionados y tratados especialmente para garantizar un funcionamiento estable a largo plazo en entornos químicos agresivos, garantizando así la vida útil y la fiabilidad del rendimiento de la bomba.
La bomba de diafragma posee una potente capacidad de autocebado y se puede arrancar rápidamente, evitando la tediosa operación de llenado. Puede aspirar el líquido de forma independiente en poco tiempo, lo que mejora considerablemente la eficiencia de trabajo y reduce los pasos de operación y la mano de obra.
Con su principio de funcionamiento único y diseño estructural, el bomba de diafragma Puede afrontar fácilmente el reto de transportar líquidos de alta viscosidad, como pegamento, pintura, jarabe, etc. Durante el proceso de transporte, el caudal y la presión se mantienen estables para garantizar una transmisión fluida de los líquidos.
El caudal de la bomba se puede ajustar con facilidad y precisión modificando con flexibilidad la frecuencia de trabajo del elemento impulsor, la longitud de carrera o adoptando medidas técnicas como el control de velocidad por conversión de frecuencia. Esta característica le permite adaptarse a las variaciones de caudal según los requisitos del proceso, logrando una producción y operación altamente eficientes y con ahorro energético.
El diseño estructural relativamente simple permite que la bomba de diafragma tenga un número relativamente reducido de piezas. Esto no solo reduce el costo de fabricación y montaje, sino que también facilita el mantenimiento y las reparaciones diarias. En caso de avería, el personal de mantenimiento puede localizar y reemplazar rápidamente las piezas defectuosas, acortar el tiempo de inactividad y optimizar la utilización del equipo.
Campos de aplicación de la bomba de diafragma
1.Industria química
En la producción química, las bombas de diafragma se utilizan ampliamente para transportar diversas materias primas químicas, productos terminados y productos intermedios. Ya se trate de ácidos fuertes, álcalis fuertes, soluciones salinas o diversos disolventes orgánicos, las bombas de diafragma pueden realizar el transporte de forma estable y fiable. Sus características de resistencia a la corrosión y estanqueidad garantizan eficazmente la seguridad de la producción química y la protección del medio ambiente.
En el proceso de tratamiento de aguas residuales, las bombas de diafragma pueden transportar lodos con una gran cantidad de partículas sólidas e impurezas; en el tratamiento de gases residuales, pueden transportar sustancias químicas con precisión para garantizar la eficacia de la purificación de gases residuales. Su aplicación en el ámbito de la protección ambiental desempeña un papel importante en la mejora de la calidad ambiental y la protección del equilibrio ecológico.
Las estrictas normas de higiene alimentaria exigen que los equipos de transporte sean no contaminantes y fáciles de limpiar. Las bombas de diafragma cumplen estos requisitos y se utilizan para transportar materias primas alimentarias (como leche y zumos de fruta), productos terminados (como bebidas y salsas) y diversos aditivos alimentarios. Su seguridad de materiales y su ausencia de fugas garantizan la calidad y la seguridad de los alimentos.
En la producción farmacéutica, las bombas de diafragma se utilizan comúnmente para transportar líquidos medicinales, intermedios y productos bioquímicos. Su diseño limpio y estéril cumple con los estrictos requisitos de la industria farmacéutica para el entorno de producción, garantizando la calidad y seguridad de los medicamentos.
El transporte de productos químicos electrónicos requiere alta pureza y precisión. Las bombas de diafragma pueden transportar con precisión fotorresistencias, agentes de limpieza y otros productos químicos electrónicos de alta pureza, lo que proporciona un sólido respaldo para la fabricación de precisión en la industria electrónica.
En las operaciones mineras, bombas de diafragma Se puede utilizar para transportar materiales con gran cantidad de partículas sólidas, como lodos, relaves y lodos. Su gran capacidad de transporte y resistencia al desgaste permiten adaptarse a las duras condiciones de la minería y mejorar la eficiencia.
Dpuntos de selección de la bomba de diafragma
Evalúe con precisión el caudal real del proceso y la presión de descarga requerida, lo cual es fundamental para la selección. El caudal afecta directamente la eficiencia de producción, mientras que la presión determina si el líquido puede transportarse a la ubicación especificada.
Se deben considerar en detalle las propiedades químicas del medio (como corrosión, acidez y alcalinidad), las propiedades físicas (como viscosidad, temperatura y contenido de sólidos) y otros factores. Las diferentes características del medio requieren la selección de los materiales adecuados para el cuerpo de la bomba y el diafragma para garantizar un funcionamiento estable y una larga vida útil de la bomba.
Según la distribución del espacio del sitio y los requisitos del proceso, seleccione el método de instalación adecuado, como vertical, horizontal, fijo o móvil. Una instalación adecuada no solo ahorra espacio, sino que también facilita la operación y el mantenimiento.
En función de los requisitos de automatización del proceso de producción, se puede optar por control manual, automático o remoto. Los métodos de control avanzados permiten lograr una regulación precisa del caudal y la presión, mejorando así la estabilidad y la fiabilidad del proceso de producción.
Entre la gran variedad de marcas disponibles en el mercado, elija una reconocida, con buena reputación y amplia experiencia. Los productos de calidad suelen ofrecer mayor garantía de calidad, mejor servicio posventa y soporte técnico, lo que aporta valor a largo plazo y tranquilidad a los usuarios.
Mantenimiento y cuidado de la bomba de diafragma
El diafragma, como componente principal de la bomba de diafragma, su desgaste afecta directamente su rendimiento y vida útil. Por lo tanto, debe inspeccionarse periódicamente y reemplazarse oportunamente si se detectan signos de daño o desgaste.
Limpie periódicamente los escombros y suciedad dentro de la bomba Para evitar que entren en la cámara de la bomba y afecten su funcionamiento normal, se debe proteger el cuerpo de la bomba con un filtro adecuado.
El sellado es fundamental para garantizar que la bomba de diafragma funcione sin fugas. Revise periódicamente las juntas, sellos y demás piezas en cada conexión, y reemplácelas o repárelas a tiempo si detecta alguna fuga.
El lubricante y el aceite hidráulico desempeñan un papel importante en la lubricación y refrigeración para el funcionamiento normal de la bomba. El aceite debe reemplazarse periódicamente con aceite de especificaciones adecuadas, siguiendo estrictamente los requisitos del manual del equipo, para garantizar el correcto funcionamiento de las piezas mecánicas de la bomba.
Para las bombas de diafragma neumáticas, es necesario verificar el estado de funcionamiento del dispositivo de fuente de aire para garantizar una presión de aire estable; para las bombas de diafragma eléctricas, es necesario verificar el aislamiento del motor eléctrico, la lubricación de los cojinetes, etc.; para las bombas de diafragma hidráulicas, es necesario verificar la presión del sistema hidráulico, la temperatura del aceite y otros parámetros, para garantizar que el sistema hidráulico funcione normalmente.
En resumen, las bombas de diafragma, como equipos de transporte altamente eficientes, confiables y sin fugas, con su principio de funcionamiento único y excelentes características de rendimiento, se han utilizado ampliamente en muchos sectores industriales. Con el continuo progreso de la ciencia y la tecnología y el creciente... demanda industrial, La tecnología de la bomba de diafragma continuará innovando y mejorando, su rendimiento se mejorará aún más y el alcance de aplicación continuará expandiéndose para promover el desarrollo de varias industrias para desempeñar un papel más importante.
